UML Zustandsdiagramm Beispiel
Diese Vorlage funktioniert mit den folgenden Produkten:
*Für Team- und Enterprise-Pläne
Mit dieser Vorlage für ein UML-Zustandsdiagramm können Sie:
– die möglichen Zustände von Objekten darstellen;
– Ereignisse visualisieren, die eine Veränderung am Zustand von Objekten auslösen können;
– Guard-Bedingungen identifizieren.

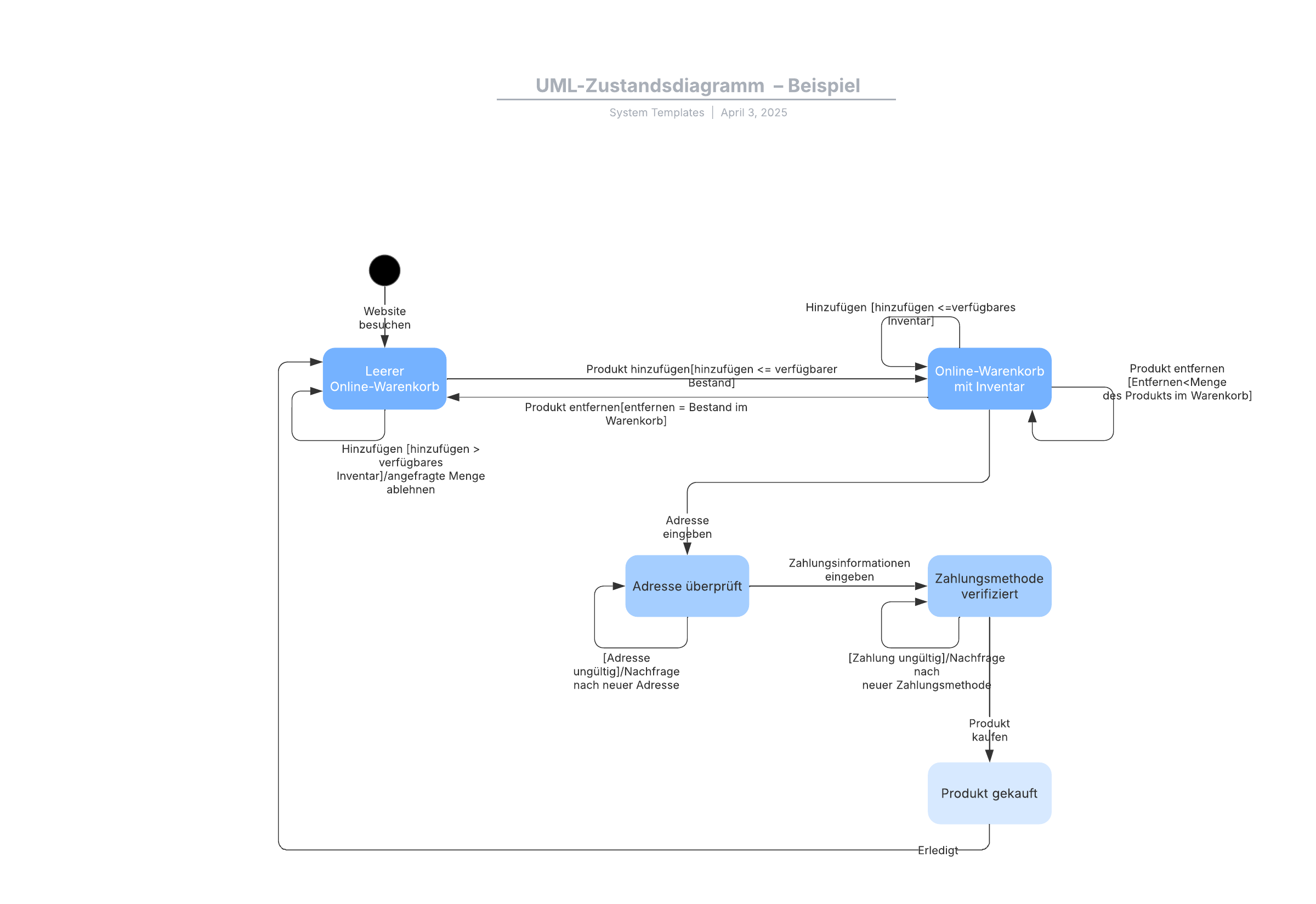

Öffnen Sie diese Vorlage, um ein detailliertes Beispiel für ein UML-Zustandsdiagramm anzeigen zu lassen, das Sie an Ihren Anwendungsfall anpassen können.
