Was sind Rohrleitungs- und Instrumentenfließschemata?

Unser umfassender Leitfaden verrät Ihnen alles, was Sie zum Thema P&ID Fließschemata wissen müssen.

Häufig gestellte Fragen (FAQ) zum Thema Rohrleitungs- und Instrumentenfließschemata

P&ID kommt aus dem Englischen und steht für Piping and Instrumentation Diagram. Im Deutschen wird häufig der Begriff Rohrleitungs- und Instrumentenfließschema benutzt. Diese Diagramme sind besonders nützlich im Rahmen der Anlagen- und Verfahrenstechnik und werden meist von Ingenieuren und andere technisch versierten Fachkräften eingesetzt um Apparate und Maschinen in einem System, sowie deren Unterbestandteile, grafisch darzustellen. Im folgenden Artikel erfahren Sie mehr rund um das Thema der R&I-Fließschemas

P&ID Symbole ist eine Standardform, die in Rohrleitungs- und Instrumentierungsdiagrammen verwendet werden, um die funktionale Relation zwischen Rohrleitungen, Instrumentierung und Systemausrüstungseinheiten in Anlagen der Industrienanlagen darzustellen.

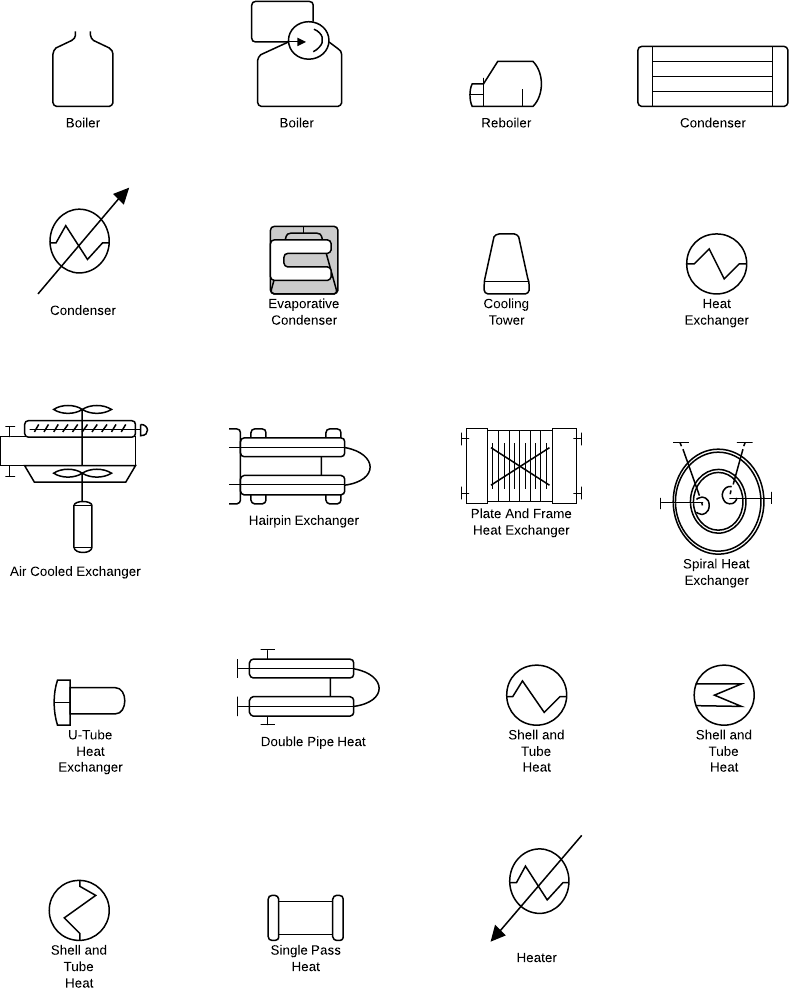

P&ID Symbole sind in sieben Hauptgruppen unterteilt: Komponenten, Leitungen, Behälter, Wärmetauscher, Pumpen, Messinstrumente und Ventile.

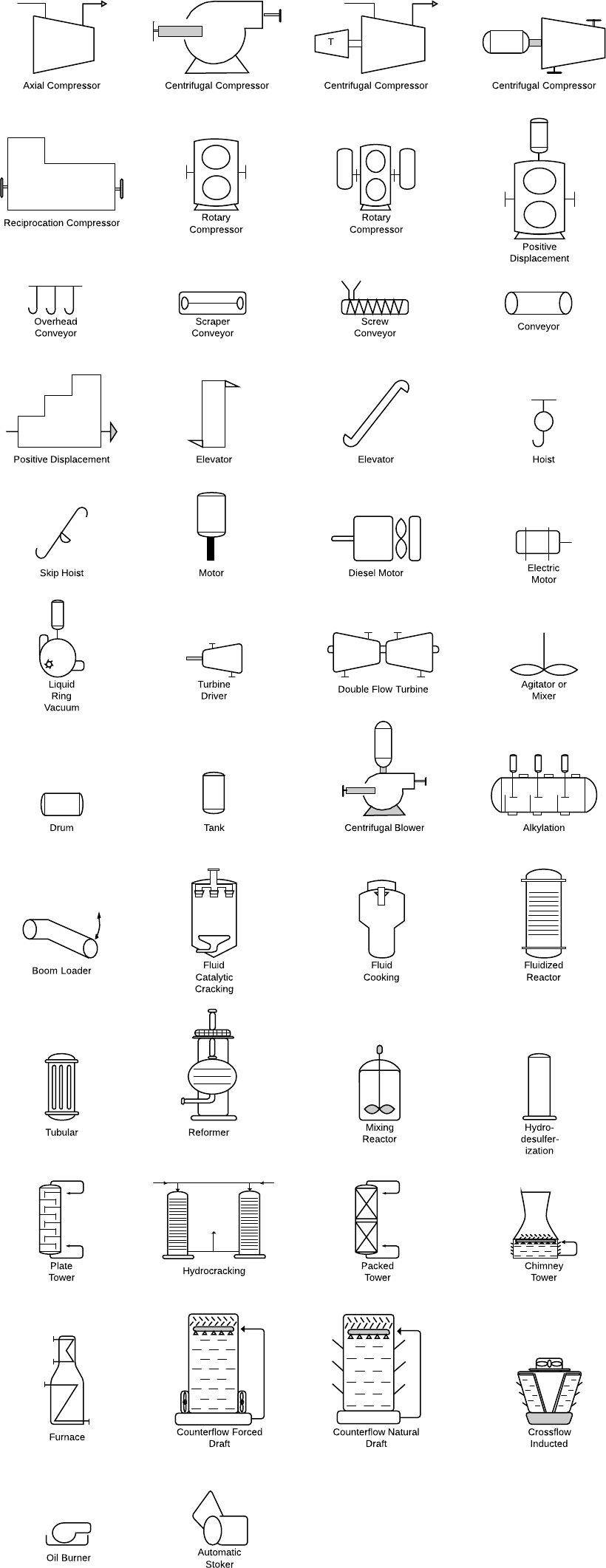

Komponentensymbole repräsentieren verschiedene P&ID Einheiten wie Kompressoren, Förderbänder, Motoren, Turbinen, Vakuumanlagen und andere mechanische Geräte, die nicht in andere Kategorien passen.

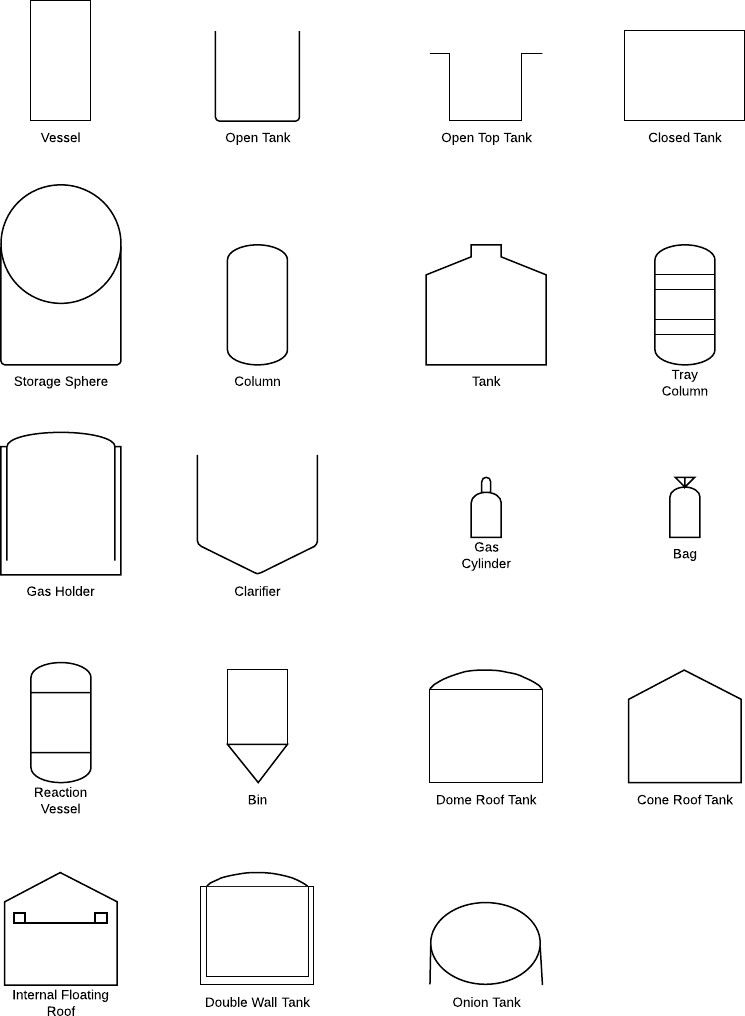

Rohrleitungssymbole stellen Rohre dar, die flüssige Stoffe transportieren, darunter Rohre, Mehrleitungsrohre und Separatoren, während Behältersymbole Behälter zur Lagerung von Flüssigkeiten darstellen, wie z. B. Tanks, Zylinder, Kolonnen und Säcke.

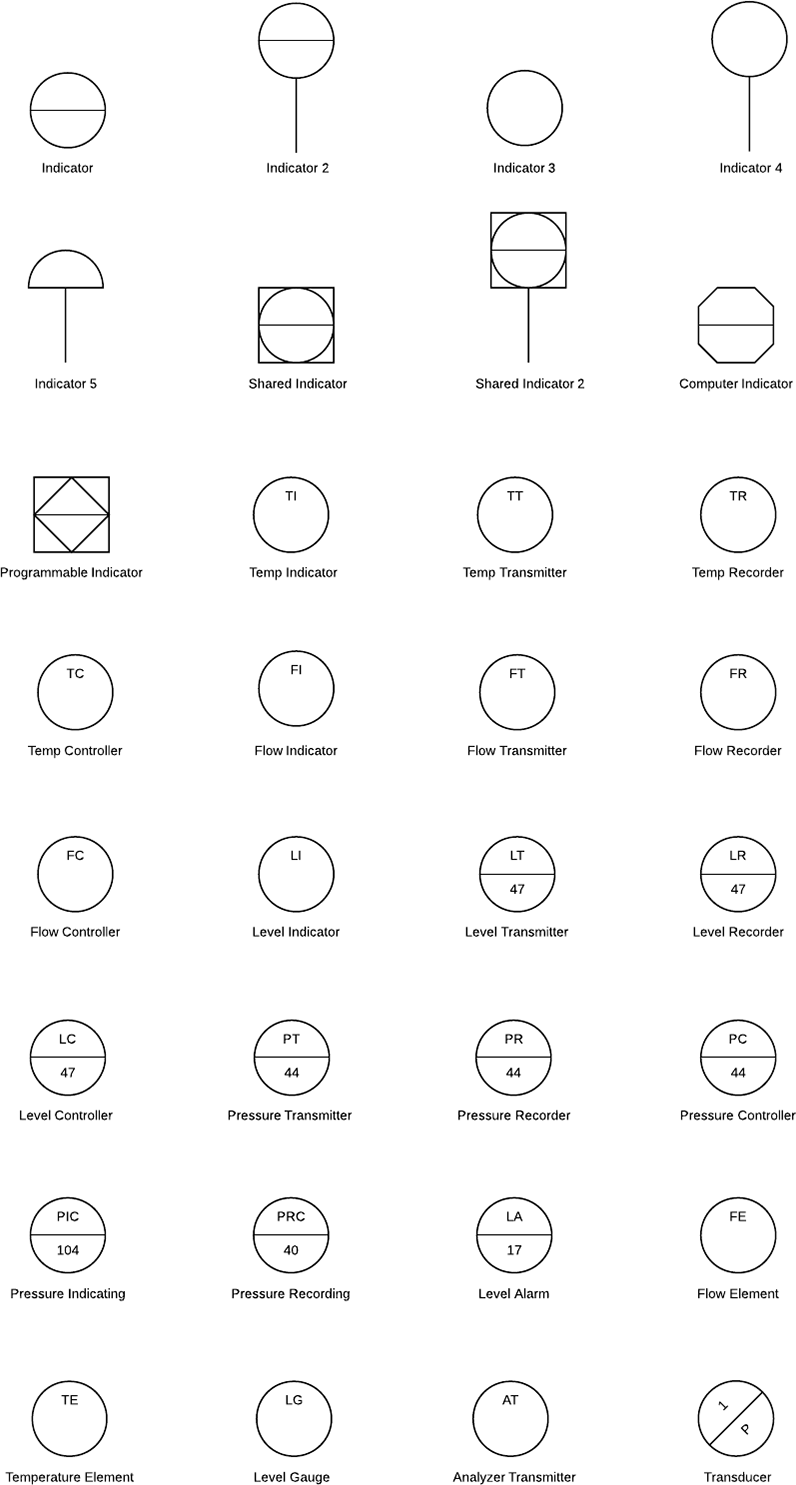

Instrumentensymbole stellen Geräte dar, die Kriterien wie Flüssigkeitsdurchfluss, Temperatur, Winkel oder Druck messen und unter Umständen auch steuern. Diese Geräte umfassen Indikatoren, Transmitter, Aufzeichnungen, Regler und Elemente.

Ventilsymbole stellen Vorrichtungen dar, die den Flüssigkeitsdurchfluss regulieren, lenken oder steuern, indem sie Durchgänge in einem Rohrleitungssystem öffnen, schließen oder teilweise blockieren. Zu diesen Geräten gehören Rotameter, Blenden und andere Ventiltypen.

Ja, Lucidchart ermöglicht Nutzenden, SVG- und andere Bilddateien zu importieren, um eine benutzerdefinierte P&ID Bibliothek für jeden Anwendungsfall zu erstellen, der über die bereitgestellten Standardsymbole hinausgeht.



Lucidchart bietet Lösungen für Netzwerkingenieure, Prozessingenieure und viele andere Rollen. Wir stellen standardisierte Formenbibliotheken, Vorlagen und Import-/Exportfunktionen bereit, die Ingenieuren helfen, Prozesse, Strukturen und Verbindungen besser zu verstehen.
