Tutorial de diagramas de clases UML

Los diagramas de clases son uno de los tipos de diagramas más útiles en UML, ya que trazan claramente la estructura de un sistema concreto al modelar sus clases, atributos, operaciones y relaciones entre objetos. Con nuestro software de generación de diagramas UML online, la creación de estos diagramas no es tan abrumadora como podría parecer. Esta guía te ayudará a entender, planificar y crear tu propio diagrama de clases.

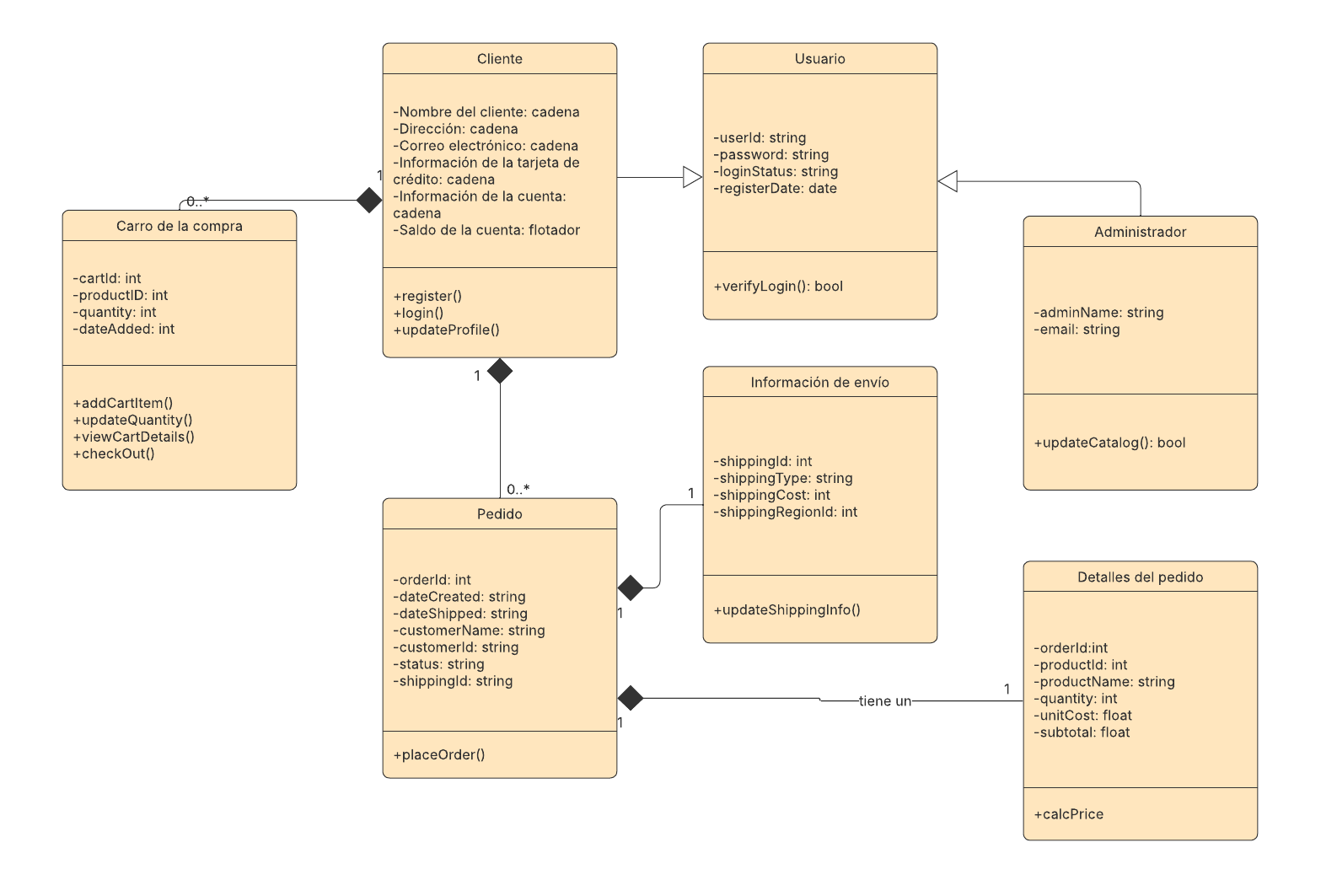

¿Qué es un diagrama de clases en UML?

El Lenguaje Unificado de Modelado (UML, por sus siglas en inglés) puede ayudarte a modelar sistemas de varias formas. Uno de los tipos más populares en UML es el diagrama de clases. En la taxonomía más amplia de UML, los diagramas de clases se encuentran dentro de la familia de diagramas estructurales (estáticos), los cuales se enfocan en de qué está hecho un sistema en lugar de cómo se comporta a lo largo del tiempo.

UML se estableció como un modelo estandarizado para describir un enfoque de programación orientada a objetos. Dado que las clases son los bloques de construcción de los objetos, los diagramas de clases son los bloques de construcción de UML. Los diversos componentes de un diagrama de clases pueden representar las clases que realmente se programarán, los objetos principales o las interacciones entre clases y objetos. Debido a que se alinean estrechamente con la programación orientada a objetos, los diagramas de clases a menudo se pueden traducir directamente en constructos de código en lenguajes comunes de POO, como Python, Java y C++.

La figura de clase en sí consiste en un rectángulo con tres filas. La fila superior contiene el nombre de la clase, la fila central contiene los atributos de la clase y la sección inferior expresa los métodos u operaciones que la clase puede usar. Las clases y subclases se agrupan para mostrar la relación estática entre cada objeto.

Sin importar tu nivel de experiencia, nuestra herramienta está diseñada para que crees diagramas UML online de forma simple e intuitiva. Con la extensa biblioteca de figuras de Lucidchart, puedes diseñar cualquier diagrama de clases a tu medida. Además, si buscas maximizar tu productividad, la función de diagrama como código te permite generar y añadir elementos personalizados al instante utilizando Mermaid.

Beneficios de los diagramas de clases

Los diagramas de clases ofrecen una serie de beneficios para cualquier organización. Usa los diagramas de clases UML para:

• Ayudar a los desarrolladores a pensar en la estructura de las clases y sus interacciones antes de escribir cualquier código, lo que puede dar como resultado un software más limpio y con un mejor funcionamiento.
• Dibujar diagramas detallados y documentar los requisitos que deben incluirse en el código.
• Compartir información con las partes interesadas de forma más fácil mediante presentaciones visuales sin tener que profundizar en el código.
• Ilustrar modelos de datos para cualquier sistema, sin importar qué tan complejo sea.
• Compartir información fácilmente en toda tu empresa.
• Tener una mejor comprensión de los esquemas generales de una aplicación.
• Documentar los requisitos y otros aspectos de un sistema sin explicaciones complicadas y repletas de texto.
• Crear modelos desde una perspectiva empresarial como analista de negocios.

También son útiles al principio del ciclo de vida como una herramienta de reflexión, lo que ayuda a los equipos a razonar sobre la estructura y las relaciones antes de la implementación, y como un elemento de comunicación tanto para las partes interesadas técnicas como para las no técnicas.

Componentes básicos de un diagrama de clases UML

Para responder a la pregunta ¿Qué es un diagrama de clases en UML?, primero debes comprender su composición básica. Según el contexto, sus elementos pueden representar los objetos principales, las interacciones de la aplicación o las clases exactas que se van a programar.

• Clases: Funcionan como un molde para crear objetos e implementar acciones en un sistema. En el modelado UML, representan un grupo de elementos con características comunes y se grafican como un rectángulo con tres filas: nombre de la clase, atributos y operaciones. Al dibujar una clase, el único requisito indispensable es completar la fila superior; las secciones de atributos y métodos se pueden omitir o incluir para aportar mayor detalle al diagrama.
• Señales: símbolos que representan comunicaciones asincrónicas unidireccionales entre objetos activos.
• Tipos de datos: clasificadores que definen valores de datos. Los tipos de datos pueden modelar tanto tipos primitivos como enumeraciones.
• Paquetes: figuras diseñadas para organizar clasificadores relacionados en un diagrama. Se simbolizan con una figura de rectángulo grande con pestañas.
• Interfaces: una colección de firmas de operación o definiciones de atributos que definen un conjunto cohesivo de comportamientos. Las interfaces son similares a las clases, excepto que una clase puede tener una instancia de su tipo y una interfaz debe tener al menos una clase que la implemente.
• Enumeraciones: representaciones de tipos de datos definidos por el usuario. Una consideración incluye grupos de identificadores que representan valores de la enumeración.
• Objetos: instancias de una o varias clases. Se pueden agregar objetos a un diagrama de clases para representar instancias concretas o prototípicas.
• Artefactos: elementos de modelo que representan las entidades concretas en un sistema de software, como documentos, bases de datos, archivos ejecutables, componentes de software, etc.

Secciones dentro de una clase

La clase estándar se compone de tres secciones:

Sección superior

Contiene el nombre de la clase. Esta sección siempre es obligatoria, ya sea que estés hablando del clasificador o de un objeto. El nombre de la clase debe:

• Comenzar con mayúscula.
• Estar en negrita.
• Estar centrado en la sección superior.
• Ser descriptivo.

Sección central

Contiene los atributos de la clase. Usa esta sección para describir las cualidades de la clase. Esto solo es necesario cuando se describe una instancia específica de una clase.

Sección inferior

Incluye las operaciones (métodos) de la clase. Se muestra en formato de lista y cada operación ocupa su propia línea. Las operaciones describen cómo interactúa una clase con los datos. El texto de las dos secciones inferiores suele estar alineado a la izquierda y se escribe con la primera letra en minúscula.

Modificadores de acceso de miembros

Todas las clases tienen diferentes niveles de acceso según el modificador de acceso (visibilidad). Aquí están los niveles de acceso con sus símbolos correspondientes:

• Público (+)
• Privado (-)
• Protegido (#)
• Paquete (~)
• Derivado (/)
• Estático (subrayado)

Alcance de los miembros

Existen dos ámbitos para los miembros: clasificadores e instancias.

Los clasificadores a menudo se reconocen como estáticos, lo que significa que los valores de los atributos siguen siendo los mismos en todas las instancias y la invocación del método no afecta al estado de la instancia. En comparación, las instancias contienen métodos que pueden cambiar el estado de la instancia y los valores de los atributos que pueden variar entre las instancias. Para indicar un clasificador, simplemente subraya su nombre; deja el texto normal para indicar una instancia.

Interacciones

El término "interacciones" se refiere a las diversas relaciones y enlaces que pueden existir en los diagramas de clases y de objetos. Algunas de las interacciones más comunes incluyen:

Herencia: el proceso por el cual una subclase o clase hija adopta la funcionalidad de una superclase o clase madre, también conocida como generalización. Se simboliza con una línea recta conectada con una punta de flecha cerrada que apunta hacia la superclase.

En este ejemplo, el objeto "Car" heredaría todos los atributos (velocidad, número de pasajeros, combustible) y métodos (go(), stop(), changeDirection()) de la clase madre ("Vehicle"), además de los atributos específicos (tipo de modelo, número de puertas, fabricante de automóviles) y métodos de su propia clase (Radio(), windshieldWiper(), ac/heat()). La herencia se muestra en un diagrama de clases mediante el uso de una línea sólida con una flecha cerrada y hueca.

Asociación bidireccional: la relación predeterminada entre dos clases. Ambas clases se detectan entre sí y conocen su relación con la otra. Esta asociación se representa mediante una línea recta entre dos clases.

En el ejemplo anterior, la clase Car y la clase RoadTrip están interrelacionadas. En un extremo de la línea, la clase Car adopta la asociación de "assignedCar" con el valor de multiplicidad de 0..1, por lo que cuando existe la instancia de RoadTrip, puede tener una instancia de Car asociada o ninguna. En este caso, se necesita una clase Caravan independiente con un valor de multiplicidad de 0..* para demostrar que un RoadTrip podría tener varias instancias de Car asociadas. Dado que una instancia de Car podría tener varias asociaciones de "getRoadTrip" (en otras palabras, un automóvil podría realizar varios viajes por carretera), el valor de multiplicidad se establece en 0..*

Asociación unidireccional: una relación un poco menos común entre dos clases. Una clase detecta a la otra e interactúa con ella. La asociación unidireccional se modela con una línea recta de conexión que apunta con una punta de flecha abierta desde la clase que detecta hacia la clase detectada.

Como ejemplo, en tu viaje por carretera a través de Arizona, puedes toparte con una camara de velocidad la cual registra tu actividad de conducción, pero no lo sabrás hasta que recibas una notificación por correo. No está dibujado en la imagen, pero en este caso, el valor de multiplicidad sería de 0..* dependiendo de cuántas veces pases por la cámara de velocidad.

Ejemplos de diagramas de clases UML

Crear un diagrama de clases para detallar los flujos de procesos es fácil. Considera los dos siguientes ejemplos a medida que creas tus propios diagramas de clases en UML.

Diagrama de clases para un sistema de gestión hotelera

Un diagrama de clases puede mostrar las relaciones entre cada objeto en un sistema de gestión hotelera, lo que incluye la información de los huéspedes, las responsabilidades del personal y la ocupación de las habitaciones. El siguiente ejemplo proporciona un panorama útil del sistema de gestión hotelera. Comienza tu diagrama de clases haciendo clic en la siguiente plantilla.

Diagrama de clases para un sistema de cajero automático (ATM)

Los cajeros automáticos son engañosamente simples: aunque los clientes solo necesitan presionar unos pocos botones para recibir efectivo, existen muchas capas de seguridad por las que debe pasar un cajero automático seguro y eficaz para evitar fraudes y ofrecer valor a los clientes bancarios. Las diversas partes humanas e inanimadas de un sistema de cajero automático se ilustran en este diagrama fácil de leer; cada clase tiene su título y los atributos se enumeran debajo. Puedes editar, guardar y compartir este diagrama abriendo el documento y registrándote para obtener una cuenta gratuita de Lucidchart.

Cómo planificar diagramas de clases claros

Antes de comenzar a diagramar (o mientras perfeccionas un borrador inicial), adoptar algunos hábitos sencillos de organización puede hacer que tus diagramas de clases UML sean mucho más comprensibles y útiles para todo el equipo.

• El nombre de la clase debe ser descriptivo y tener significado. Por ejemplo, si nombras una clase UserAccount, queda claro que la clase creará una cuenta de usuario de algún tipo.
• Identifica claramente de qué es responsable cada clase.
• Identifica cada elemento con anticipación y comprende cómo se relacionan entre sí.
• Agrega solo propiedades relevantes a cada clase. Agregar propiedades innecesarias puede hacer que tu diagrama se vea desordenado y demasiado complicado.
• Usa notas breves cuando necesites describir una parte específica del diagrama.
• Colabora con los miembros del equipo y reforma el diagrama según sea necesario para hacerlo bien.

Estas prácticas son especialmente útiles porque los diagramas de clases rara vez existen de forma aislada; por lo general, representan un conjunto de clases que deben trabajar juntas como parte de un sistema más grande. Aunque estés diagramando solo una clase, es probable que se use en un sistema más grande. Un sistema se representa en un diagrama de clases como una colección de clases que necesitan trabajar juntas. Por eso es importante identificar los elementos con anticipación y comprender cómo se relacionan entre sí. Cuando se agrupan varias clases en un solo diagrama de clases, esto te ayuda a comprender la estructura estática y las relaciones entre ellas. Esto también puede ayudarte a identificar y solucionar posibles áreas problemáticas antes de que ocurra algún inconveniente.

Cómo hacer un diagrama de clases UML

En Lucidchart, crear un diagrama de clases desde cero es sorprendentemente simple. Solo sigue estos pasos:

1. Comienza con Lucidchart

Si eres nuevo en Lucidchart, primero deberás crear una cuenta y abrir un documento antes de comenzar a arrastrar figuras al lienzo. Si no te has registrado en Lucidchart, puedes registrarte gratis. Inicia sesión y selecciona una plantilla o abre un documento nuevo.

2. Agrega o importa figuras

Cada diagrama de clases debe incluir las figuras de clases UML. En Lucidchart, puedes agregar toda la biblioteca de figuras UML a tu barra de herramientas. Haz clic en Figuras en el lado izquierdo del editor y elige "UML". Desde allí, puedes expandirte más allá de la biblioteca UML predeterminada si tu diagrama necesita elementos visuales adicionales o activos personalizados. Si aún necesitas más figuras, puedes buscar íconos con la función de búsqueda de imágenes o puedes importar tus propias plantillas e íconos. Cuando se trata de figuras, no hay limitaciones en Lucidchart. Cuando colocas una figura de clase, puedes elegir cuánto detalle mostrar; algunos diagramas omiten atributos y operaciones para mantenerse en un nivel alto. El símbolo de clase estándar tiene tres filas, pero puedes usar una figura similar que omita las dos filas inferiores si lo prefieres.

3. Agrega textos y conceptos a tu diagrama de clases

A medida que completas cada clase, sigue la convención estándar fila por fila para que los lectores puedan interpretar rápidamente lo que ven. Para agregar texto en cada fila de la figura de clase, simplemente haz clic y escribe. La primera fila debe incluir solo el nombre de la clase, mientras que la segunda presenta los atributos de la clase. La última sección enumera los posibles métodos u operaciones que la clase podría realizar. Continúa agregando figuras de clases hasta que tu aplicación estática esté completamente representada.

Indica el ámbito subrayando ciertos miembros (el término para atributos o métodos en una clase). Los miembros se pueden clasificar como instancias o clasificadores. Los clasificadores a menudo se reconocen como estáticos, lo que significa que los valores de los atributos siguen siendo los mismos en todas las instancias y la invocación del método no afecta al estado de la instancia. En comparación, las instancias contienen métodos que pueden cambiar el estado de la instancia y los valores de los atributos que pueden variar entre las instancias. Para indicar un clasificador, simplemente subraya su nombre; deja el texto normal para indicar una instancia.

Demuestra la visibilidad colocando el símbolo correcto dentro de la figura de la clase y antes del atributo o método en particular. Esto también se llama evaluar la visibilidad. Usa el símbolo asociado con cada nivel de acceso: público (+), privado (-), protegido (#), paquete (~) y derivado (/).

Muestra a tu audiencia las interacciones con los diagramas de clases y objetos, o las relaciones y enlaces que existen entre los objetos. En Lucidchart, puedes indicar las relaciones entre los objetos dibujando una línea y luego cambiando el estilo de notación según sea necesario.

4. Da formato a tu diagrama de clases

Una vez que el contenido esté en su lugar, puedes pulir el aspecto del diagrama y hacer que sea más fácil de consumir con un estilo consistente. Da formato fácilmente a tus diagramas de clases en Lucidchart actualizando las fuentes, los colores y las configuraciones de las líneas.

5. Publica, implementa y comparte

Finalmente, los diagramas de clases son más valiosos cuando se comparten, ya sea de forma integrada en la documentación, distribuidos a las partes interesadas o integrados en las herramientas que tu equipo ya utiliza. Una vez que hayas creado un diagrama de clases en Lucidchart, puedes compartirlo fácilmente para aumentar la comprensión en toda tu organización. Publica e integra tu diagrama en la wiki de tu empresa, o envíalo a otros usuarios actuales de Lucidchart o a personas que no lo usen con funciones sencillas para compartir. También puedes descargar tu diagrama de clases final en cualquier formato de archivo.

Con las integraciones de Lucidchart, puedes incluir tus diagramas de clases en las aplicaciones que usas a diario. Con nuestras integraciones gratuitas de Google Workspace, puedes agregar tu diagrama de clases con contexto adicional en Google Docs, Sheets o Slides. Nuestras integraciones de Microsoft te permiten importar tus diagramas sin esfuerzo justo después de trabajar en ellos en tiempo real.

Los diagramas de clases son uno de los tipos de diagramas más comunes en UML y Lucidchart ha hecho que sea fácil comprenderlos y crearlos. Elige directamente una de nuestras plantillas, importa un diagrama de clases existente y continúa trabajando en él dentro de Lucidchart, o comienza desde cero. Tenemos todas las funciones y herramientas que necesitas para empezar.
