Un logiciel de GRAFCET en ligne pour représenter et analyser un automatisme

Lucidchart vous aide à créer des diagrammes GRFACET pour structurer et partager vos idées, peu importe leur complexité.

Les 3 dimensions d'un diagramme GRAFCET

La description du comportement attendu d'une automatisation peut être représentée par un GRAFCET d'un certain niveau. La caractérisation du niveau de GRAFCET nécessite la prise en compte de trois dimensions :

le point de vue : point de vue système (ou procédé), partie opérative, partie commande,
les spécifications : spécifications fonctionnelles, technologiques, opérationnelles,
la finesse de description de l'opération : global, ou détaillé.

Les concepts de base pour faire un GRAFCET en ligne

Une structure GRAFCET est divisée en étapes, séparées par des transitions (en alternance). Chaque étape comporte un ensemble d'actions qui sont effectuées si l'étape est active. À un moment donné de l'exécution d'un GRAFCET, de nombreuses étapes peuvent être actives. Chaque transition est associée à une condition logique ; si la condition est vraie, la transition peut être déclenchée. Le déclenchement des transitions modifie l'ensemble des étapes actives et indique donc une modification de l'état du processus contrôlé.

Une notation GRAFCET simple pour les étapes et les actions

Une étape est représentée par un carré et est généralement étiquetée avec un nombre entier. Une étape initiale est dessinée avec un double carré. Les actions associées sont représentées par un rectangle relié à la partie droite du carré et ne sont commandées que lorsque l'étape est active : soit par assignation (en mode continu), soit par affectation (en mode sécurisé).

Une notation GRAFCET simple pour les transitions

Chaque transition est symbolisée par une barre perpendiculaire à la liaison. Elle indique une possibilité d'évolution d’activité (entre deux ou plusieurs étapes) qui s'accomplit par le franchissement de la transition. À chaque transition est associée une réceptivité inscrite à droite de la barre de transition qui permet — si elle est vraie — de faire passer le système aux étapes suivantes.

Points forts de Lucidchart

Collaboration en temps réel

Rationalisez votre travail en permettant à plusieurs collaborateurs de créer et de modifier le même diagramme simultanément.

Connexion de données

Créez des diagrammes précis plus rapidement en liant vos formes aux données de fichiers Google Sheets, Excel ou CSV.

Mise en forme conditionnelle

Transformez vos données en mettant visuellement en évidence les tendances et les informations pour une compréhension rapide en un coup d’œil.

Calques

Ajoutez des calques à vos visuels pour obtenir plusieurs niveaux, des contrôles de visibilité distincts et une modification simplifiée.

Historique de révision

Collaborez en toute confiance : visualisez les modifications, revenez aux versions précédentes et assurez-vous que les diagrammes sont à jour.

Bibliothèques de formes

Utilisez les bibliothèques de formes existantes pour Salesforce, les architectures d’entreprise et bien plus encore, ou personnalisez les vôtres.

AI Prompt Flow

Appuyez-vous sur des LLM sur la zone de travail Lucid pour créer vos diagrammes et expérimenter. Testez différentes saisies et instructions pour voir ce qui fonctionne le mieux.

Points forts de Lucidchart

Rationalisez votre travail en permettant à plusieurs collaborateurs de créer et de modifier le même diagramme simultanément.

Modèles et exemples de diagrammes GRAFCET

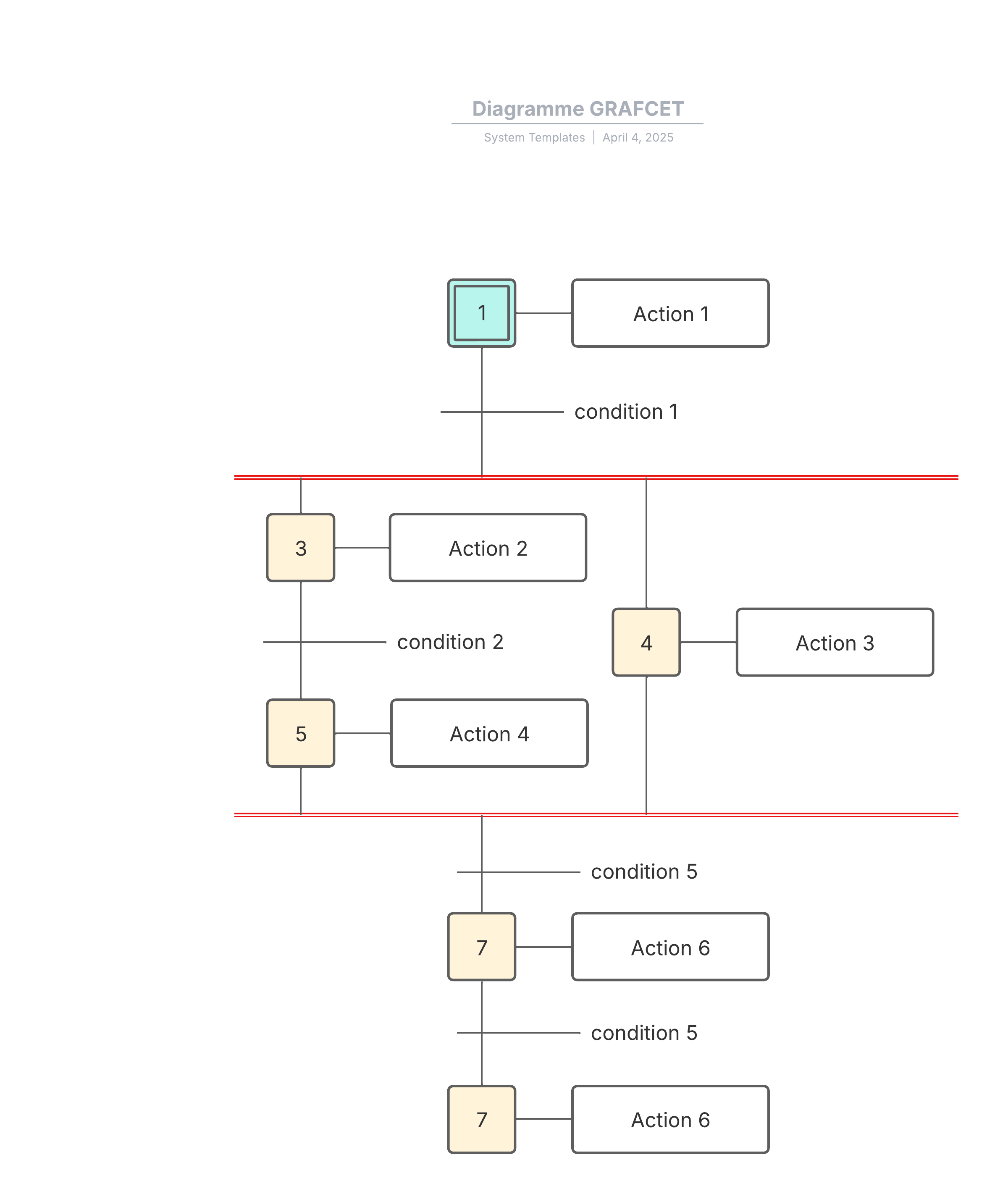

Modèle de diagramme GRAFCET

Go to Modèle de diagramme GRAFCET template

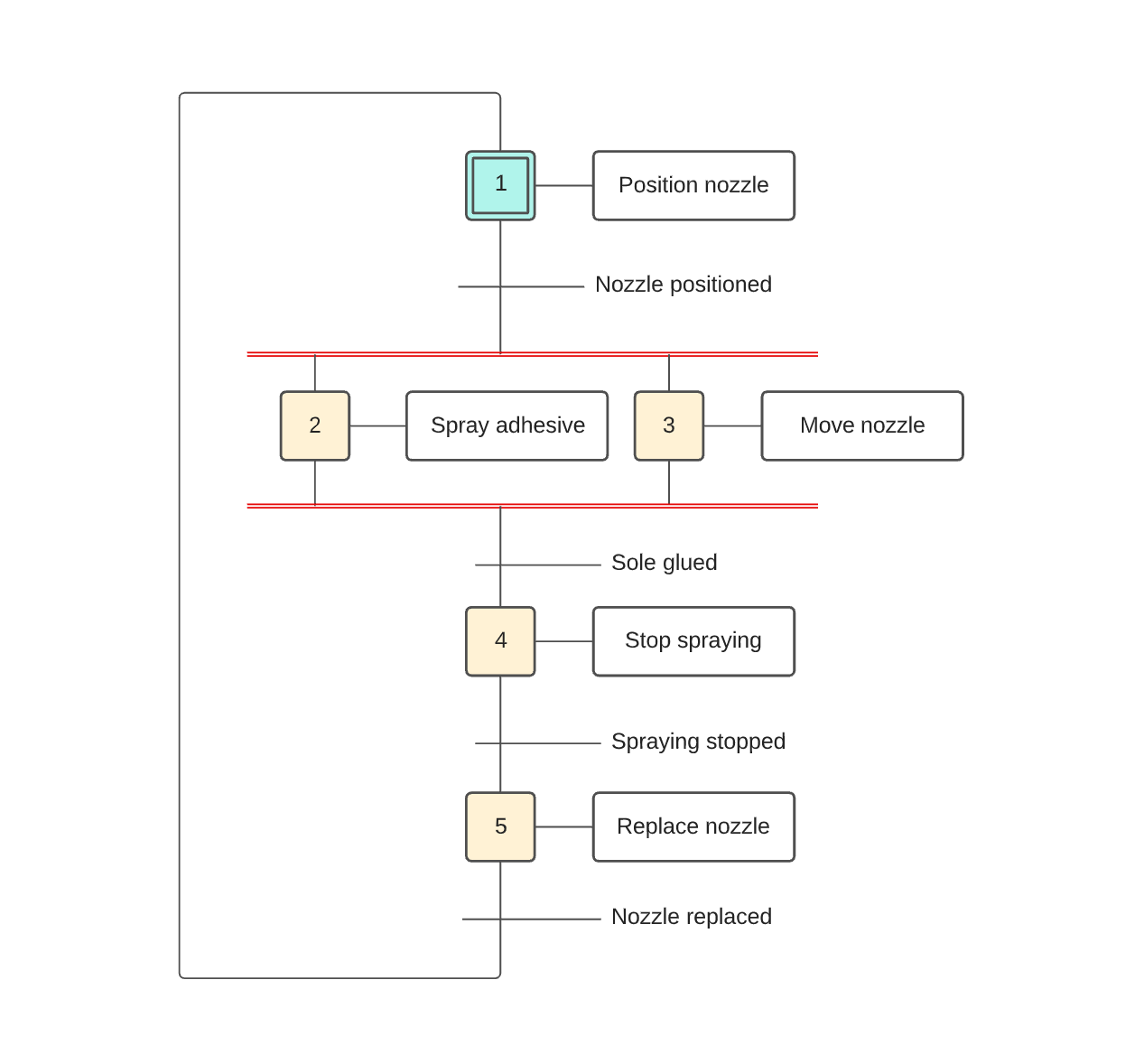

Exemple de diagramme GRAFCET
