Acerca de los diagramas de Gantt

8 min

¿Qué es un diagrama de Gantt?

Es posible que sea difícil comprender los requisitos de un proyecto, especialmente cuando gestionas proyectos grandes con muchas tareas que se superponen. Un diagrama de Gantt puede facilitar las cosas, ya que muestra todas las tareas desde el inicio del proyecto hasta su finalización.

Al estar estructurado de forma similar a una línea de tiempo, un diagrama de Gantt es una hoja de ruta visual del progreso de un proyecto. Muestra las tareas individuales, sus dependencias, quién las lleva a cabo y cuánto duran, lo que permite a los equipos ver de un vistazo las dependencias y las superposiciones del trabajo. Esta claridad garantiza que todos cumplan con sus responsabilidades y respeten los plazos.

El economista polaco Karol Adamiecki desarrolló los diagramas de Gantt en 1896 y luego los perfeccionó Henry Gantt, un ingeniero estadounidense que fue contratado para ayudar al Ejército de los Estados Unidos a prepararse para su entrada a la Primera Guerra Mundial. Estas primeras versiones fueron revolucionarias, pero no podían mostrar interdependencias y tenían que rediseñarse cada vez que el cronograma cambiaba.

El software moderno ha resuelto estos problemas, lo que permite que los equipos actualicen las asignaciones y los plazos sin tener que empezar desde cero.

Explora todos los tipos de diagramas de Gantt en la biblioteca de plantillas de Lucid

Ventajas y desventajas de los diagramas de Gantt

Hay muchas razones para usar diagramas de Gantt, pero no son ideales para todos los proyectos ni para todos los estilos de gestión de proyectos. Considera algunas de las siguientes ventajas y desventajas del diagrama de Gantt antes de decidir implementarlo.

Ventajas

Claridad visual: proporciona tanto una hoja de ruta de alto nivel como una vista detallada de los requisitos del proyecto en un solo lugar.
Transparencia mejorada: mantiene a los equipos, las partes interesadas y los clientes alineados con el progreso, los plazos y la responsabilidad individual
Mejor planificación: divide los proyectos abrumadores en tareas más manejables y, al mismo tiempo, identifica las dependencias críticas para evitar cuellos de botella
Gestión de recursos: previene el agotamiento al visualizar las cargas de trabajo, lo que permite a los gerentes asignar tareas de manera más efectiva y evitar sobrecargar a los miembros del equipo.
Resolución proactiva de problemas: identifica posibles obstáculos desde el principio, lo que permite establecer plazos realistas y desarrollar estrategias proactivas

Desventajas

Complejidad: puede resultar visualmente abrumador y difícil de navegar en proyectos con muchas tareas
De alto mantenimiento: requiere actualizaciones continuas para mantenerse preciso, lo cual puede ser tedioso
Riesgo de inflexibilidad: si se trata como un documento estático en lugar de uno vivo, puede causar estrés, dificultar el rendimiento y desestabilizar el proyecto cuando los alcances cambian.

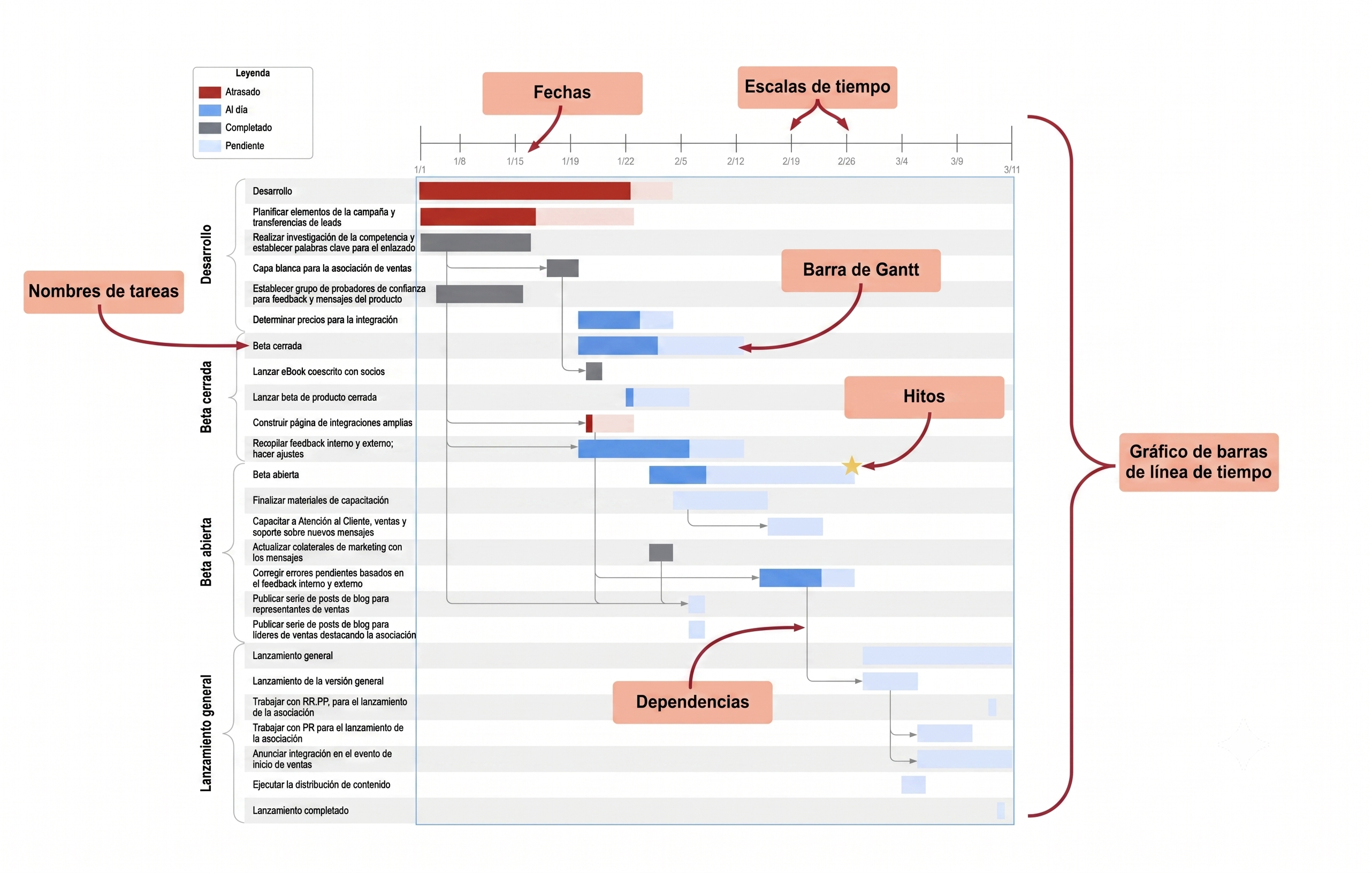

¿Cuáles son los elementos principales de un diagrama de Gantt?

Un diagrama de Gantt contiene varias partes, cada una de las cuales se relaciona con un aspecto distinto de tu proyecto. Tu diagrama de Gantt puede variar levemente según la complejidad de tu proyecto y el grado de detalle que desees que tenga, pero debe incluir los siguientes elementos:

Barras de Gantt: los marcadores visuales pueden representar la duración, el porcentaje de progreso y el estado de una tarea (por ejemplo, crítico frente a estándar).
Lista de tareas: normalmente situada del lado izquierdo, la lista incluye los nombres de las tareas y las descripciones para cada actividad.
Escala de tiempo y fechas: el eje horizontal de la parte superior establece el calendario del proyecto (horas, días o meses) y marca las fechas específicas de inicio y finalización.
Hitos: símbolos distintivos (a menudo diamantes) marcan fechas clave de objetivos o puntos de control en un proyecto.
Dependencias: son las líneas o flechas que conectan las barras que muestran la secuencia y las relaciones entre las tareas.

Muchos equipos también agregan una leyenda o referencia para que los lectores puedan interpretar los colores, figuras y flechas de forma coherente en todo el gráfico.

¿Quién usa un diagrama de Gantt?

Si bien los diagramas de Gantt son los que más utilizan los gerentes de proyecto, el software para hacer diagramas los ha hecho más accesibles para otros roles. Ahora, cualquier persona que tenga una lista de tareas y fechas de inicio y finalización puede ingresar su información en un generador de diagramas de Gantt para obtener un gráfico organizado al instante. Incluso puedes usar un diagrama de Gantt para proyectos personales.

Aquí tienes algunos ejemplos de puestos en los que los diagramas de Gantt pueden resultar útiles:

Gerentes de proyectos y departamentos: los gerentes pueden usar diagramas de Gantt para crear mapas de ruta detallados, administrar campañas de marketing, optimizar los flujos de trabajo operativos y mucho más.
Líderes ejecutivos: los directores ejecutivos y las partes interesadas pueden usar diagramas de Gantt para monitorear el progreso de proyectos de alto nivel de un vistazo.
Líderes de equipo y programadores: los líderes pueden equilibrar las cargas de trabajo, asignar tareas y garantizar que los recursos se utilicen de manera efectiva.
Consultores: emplea un diagrama de Gantt para coordinar plazos y tareas entre tu equipo, clientes y subcontratistas.

Pasos fundamentales para crear un diagrama de Gantt

Crear un diagrama de Gantt requiere bastante trabajo, pero puede ser de gran ayuda a lo largo de todo el proyecto. Sigue los pasos detallados a continuación para crear un diagrama de Gantt organizado y preciso que guíe tu proyecto de principio a fin.

1. Identifica cada tarea

Enumera todas las tareas y subtareas necesarias para el proyecto. Para asegurarte de que no se pasen por alto los pasos críticos antes de que te comprometas con un cronograma, considera usar una solución de colaboración visual como Lucid para recopilar tantas ideas y perspectivas como sea posible.

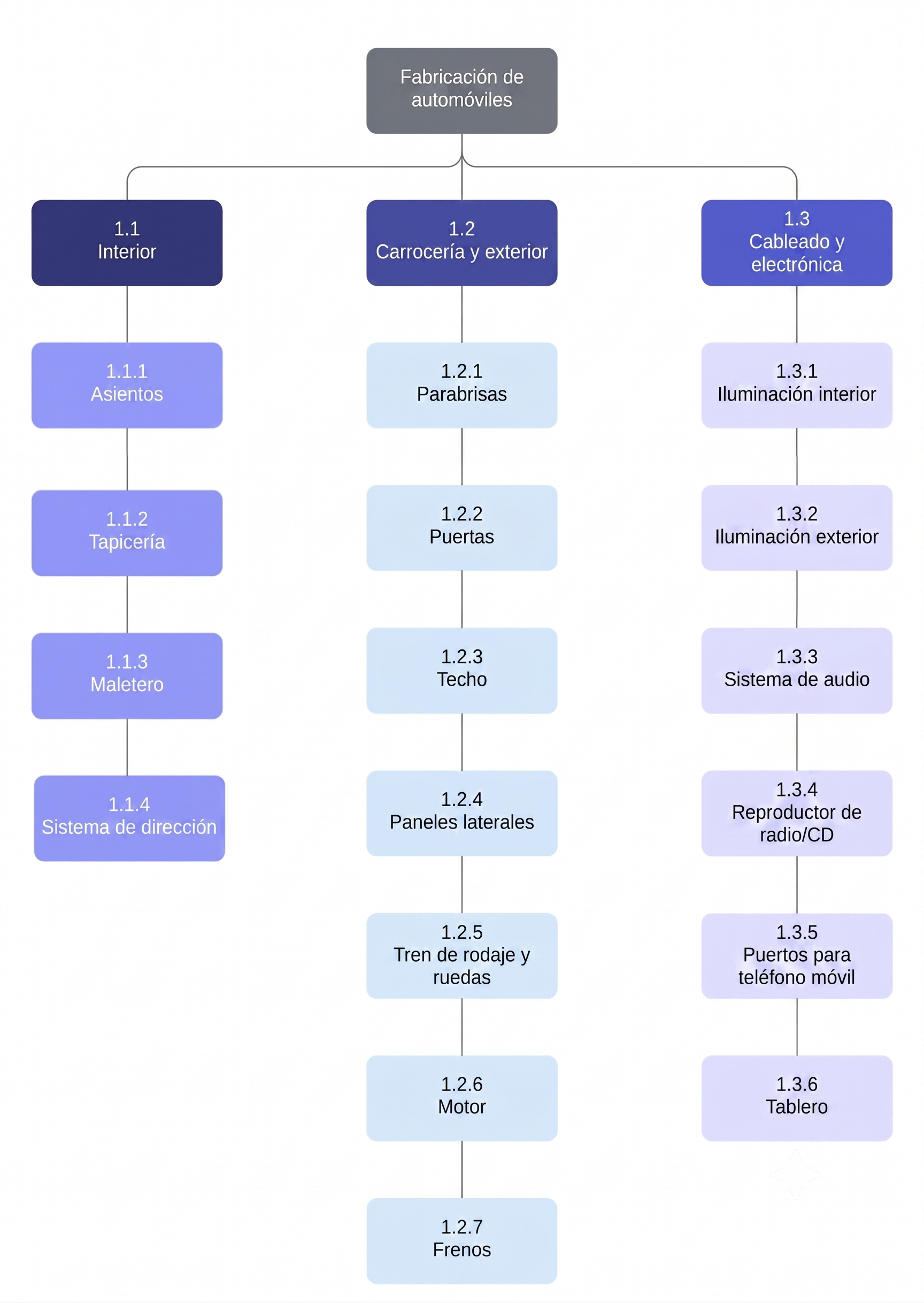

El uso de estructuras de desglose del trabajo y la participación de diferentes miembros de tu equipo pueden ayudarte en este paso que suele llevar mucho tiempo.

2. Determina las relaciones entre las tareas

Identifica qué tareas son secuenciales (una debe ocurrir antes de que empiece la siguiente) y cuáles son paralelas (pueden ocurrir simultáneamente). Identificar estas dependencias es clave para determinar el camino crítico y entender cómo las tareas individuales afectan a las demás a lo largo del proyecto.

3. Crea un cronograma

Asigna plazos realistas a cada tarea, teniendo en cuenta los posibles contratiempos y retrasos. Los plazos poco realistas pueden ralentizar el proyecto, crear expectativas inexactas, generar estrés e incluso derivar en un fracaso.

Si estás trabajando para cumplir una fecha límite estricta, prueba a programar hacia atrás a partir de la fecha de entrega para validar si los plazos de las tareas son factibles. Considera usar un diagrama PERT o esbozar las dependencias en diagramas separados antes de comprometerte con las fechas en un diagrama de Gantt para asegurarte de que todos los detalles encajen.

4. Crea tu gráfico

Con un software o una plantilla de diagramas de Gantt, ingresa la información del proyecto para crear un diagrama. Si las tareas ya están en una hoja de cálculo, usa la función de importación para ahorrar tiempo. Revisa minuciosamente tu trabajo para asegurarte de haber considerado todo y ten en cuenta agregar referencias para explicar el significado de los diferentes símbolos o colores.

5. Asigna tareas y recursos

Asigna cada tarea a un equipo o a una persona para que todos puedan comprender claramente su rol en el proyecto y puedan tener presentes las fechas de entrega importantes. En esta etapa, también puede ser útil adjuntar contexto de apoyo, como enlaces, notas y materiales de referencia, para que las personas asignadas tengan la información que necesitan para una ejecución correcta.

6. Finalizar y actualizar

Antes de que comience el trabajo en serio, muchos equipos comparten el borrador del gráfico para recibir comentarios y confirmación a fin de detectar problemas en las líneas de tiempo o dependencias con anticipación.

A medida que el proyecto avance, irá evolucionando. Actualiza el gráfico según sea necesario. Si usas software basado en la nube como Lucid, puedes hacer estas actualizaciones en tiempo real, lo que reduce la confusión de versiones y mantiene a las partes interesadas alineadas.

Ejemplos de diagramas de Gantt

Mira los ejemplos de diagrama de Gantt a continuación para ver qué tipo de diagrama es el más apto para tu proyecto.

Diagrama de Gantt sencillo

Esta versión simplificada del diagrama de Gantt incluye un diseño básico con las tareas y sus duraciones trazadas conforme al cronograma del proyecto.

Lucid tiene plantillas prediseñadas para empezar a crear diagramas de Gantt aún más rápido

Diagrama de Gantt con trimestres

Este diagrama de Gantt desglosa las líneas de tiempo por trimestre para visualizar qué tareas deben completarse y cuándo. Los indicadores de estado te permiten ver el progreso de un vistazo.

Plantilla de diagrama de Gantt con barra de avance

Esta plantilla incluye información básica del proyecto, con una barra de avance para indicar el grado de finalización de las tareas con más claridad.

Usa la plantilla de diagrama de Gantt con barra de progreso

Ahora que has cubierto los aspectos básicos, puedes empezar a trabajar para crear tu propio diagrama de Gantt. Al dividir grandes esfuerzos en partes visibles y con plazos definidos, un diagrama de Gantt puede hacer que incluso los trabajos intimidantes resulten más manejables.

Todo lo que necesitas para usar una pizarra en línea

Obtén la pizarra en línea definitiva para equipos. Genera ideas, planifica proyectos y colabora virtualmente en el lienzo infinito de Lucidspark.

Regístrate gratis

Plantillas de diagrama de Gantt listas para usar

Utiliza nuestras plantillas de diagramas de Gantt para crear líneas de tiempo, indicar el estado de las tareas y colaborar con tu equipo.

diagrama de pert ejemplos

Pricing:

Gratis

diagrama de pert ejemplos, Pricing: Gratis

Plantilla de estructura de desglose de trabajo

Pricing:

Gratis

Plantilla de estructura de desglose de trabajo, Pricing: Gratis

Preguntas frecuentes

¿Qué es un diagrama de Gantt?

Un diagrama de Gantt es un gráfico de barras horizontales que muestra las tareas de un proyecto programadas a lo largo del tiempo, lo que permite a los equipos visualizar la duración de las tareas, las responsabilidades y el avance a lo largo de todo el ciclo de vida del proyecto.

¿Quién inventó el diagrama de Gantt?

El diagrama de Gantt fue desarrollado por Karol Adamiecki en 1896 y luego fue popularizado por Henry Gantt, quien lo perfeccionó para su uso en la gestión de proyectos durante la Primera Guerra Mundial.

¿Cuáles son los componentes principales de un diagrama de Gantt?

Un diagrama de Gantt por lo general incluye un gráfico de barras de línea de tiempo, barras de Gantt que representan tareas, nombres de tareas, una escala de tiempo, hitos, dependencias y fechas específicas para la finalización de tareas.

¿Cómo ayuda un diagrama de Gantt en la gestión de proyectos?

Los diagramas de Gantt ofrecen un panorama visual de los cronogramas de proyectos, lo que les permite a los equipos asignar responsabilidades, asignar recursos, identificar dependencias de tareas y gestionar los plazos de manera efectiva.

¿Cuáles son las ventajas de usar diagramas de Gantt?

Los diagramas de Gantt ofrecen una referencia visual clara para los plazos de los proyectos, mejoran la comunicación entre los miembros del equipo, aumentan la transparencia y ayudan a gestionar las dependencias de las tareas y la asignación de recursos.

¿Cuáles son las desventajas de los diagramas de Gantt?

Los diagramas de Gantt pueden volverse complejos y abrumadores en proyectos grandes, requieren actualizaciones continuas y pueden ser menos efectivos si se tratan como estáticos.

¿Quién puede usar un diagrama de Gantt?

Los diagramas de Gantt son utilizados principalmente por los gerentes de proyectos, pero también pueden ser beneficiosos para directores ejecutivos, gerentes de marketing, gerentes de operaciones, líderes de equipo e incluso personas que administran proyectos personales.

¿Cómo se crea un diagrama de Gantt?

Para crear un diagrama de Gantt, identifica las tareas individuales, determina las relaciones entre las tareas, crea una línea de tiempo, ingresa la información en el diagrama y luego asigna las tareas a cada persona. Actualiza el gráfico a medida que haya avances.
