データフロー図 (DFD) 作成ツール

データフロー図は、論理図と物理図の2つに分類されます。論理 DFD はビジネスプロセスに焦点を当てますが、物理 DFD はハードウェア、ソフトウェア、システム内のユーザー、ファイルなどの実装に焦点を当てます。

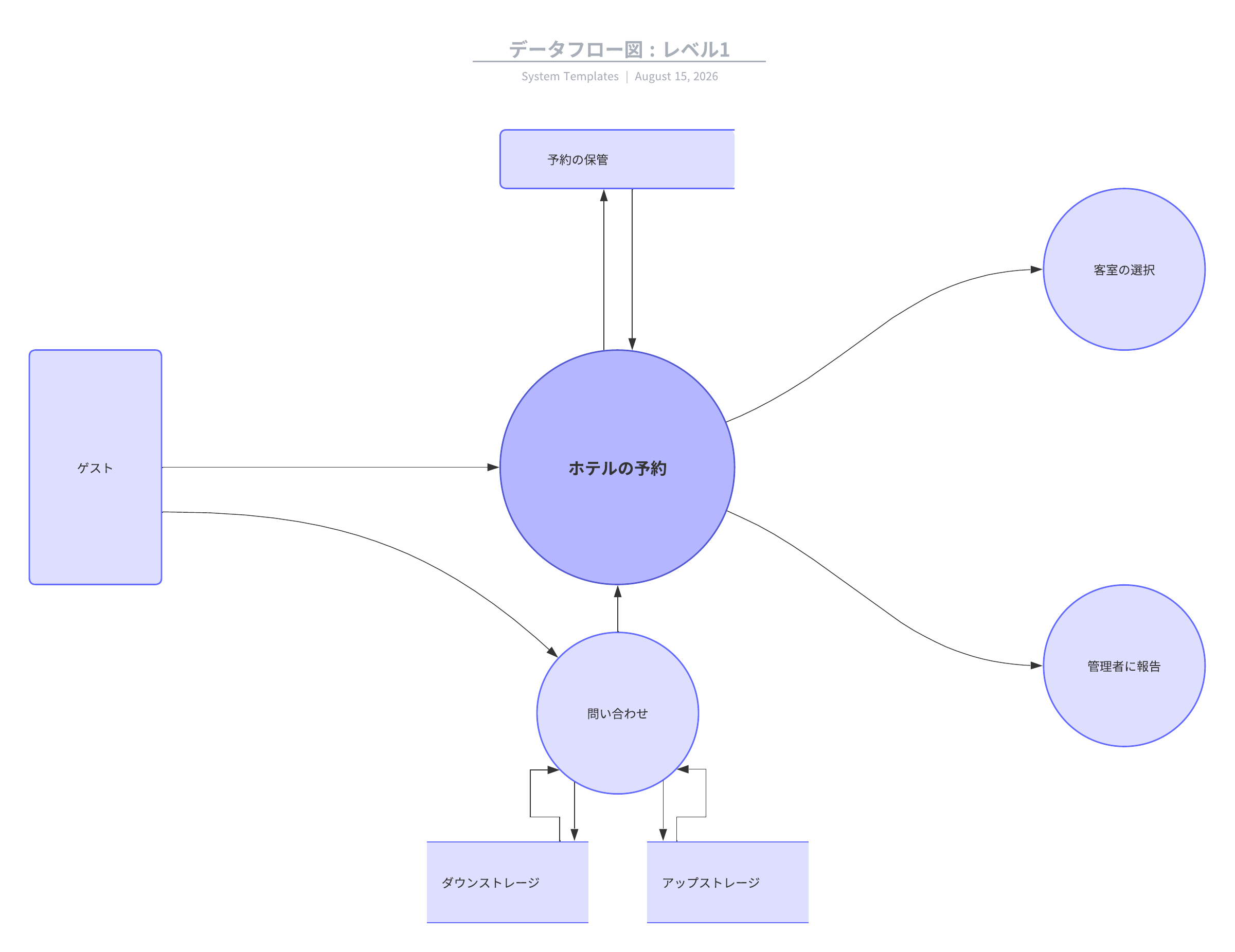

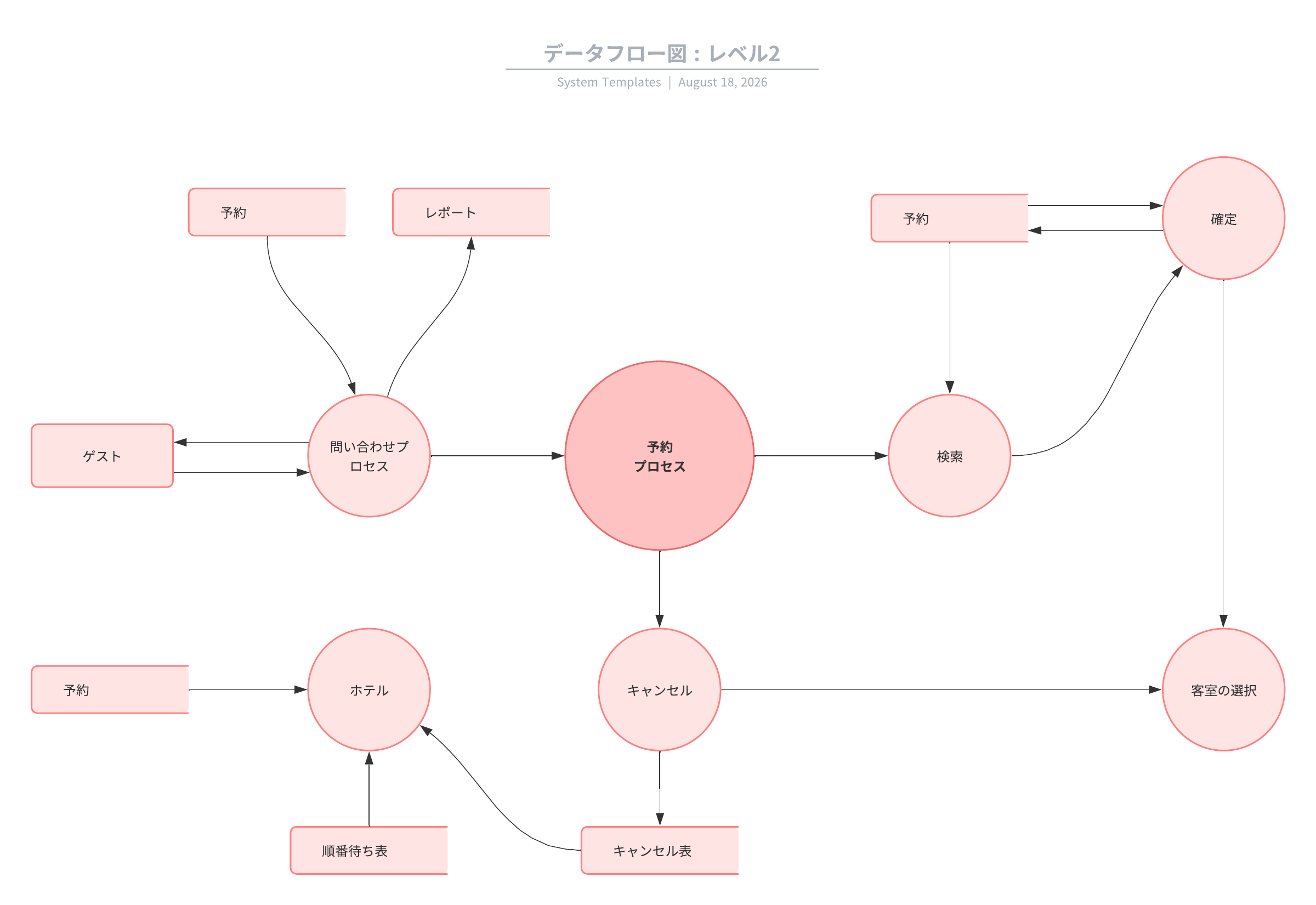

通常の DFD はレベル0、レベル1、レベル2となりますが、まれにこれよりも高くなることがあります。レベル0の DFD が最も簡略で、レベル2以上の DFD が最も複雑です。

これらの図は似ていますが、DFD は一般にシステムのデータフローを追跡するのに対し、フローチャートはプロセスの一連のステップを示します。

DFD は、システム内のコンポーネントとそれらの相互作用を詳細に表現するもので、プロセスやシステムが現在どのように動作しているか、図にデータフローの提案が示されている場合にはどう動作するかを理解してもらうのに役立ちます。

主なミスには次のようなものがあります。1. ブラックホール (入力フローがあって出力のない場所) 2. ミラクル (入力がないのに出力フローがある場所) 3. グレーホール (入力合計よりも出力が大きい場所)

データフロー図は、論理図と物理図の2つに分類されます。論理 DFD はビジネスプロセスに焦点を当てますが、物理 DFD はハードウェア、ソフトウェア、システム内のユーザー、ファイルなどの実装に焦点を当てます。

Lucidchart には、ヒントやコツ、コース、専門家のアドバイスなどが揃った学習キャンパスがあります。
