【完全ガイド】フローチャート記号の種類と意味一覧

フローチャートには数多くの記号があるため、どれを使えばよいか迷ってしまうこともあるかもしれません。それぞれの記号には固有の意味や適切な用途がありますが、実は基本となる数種類の記号さえ押さえておけば、ほとんどのフローチャートを作成できます。

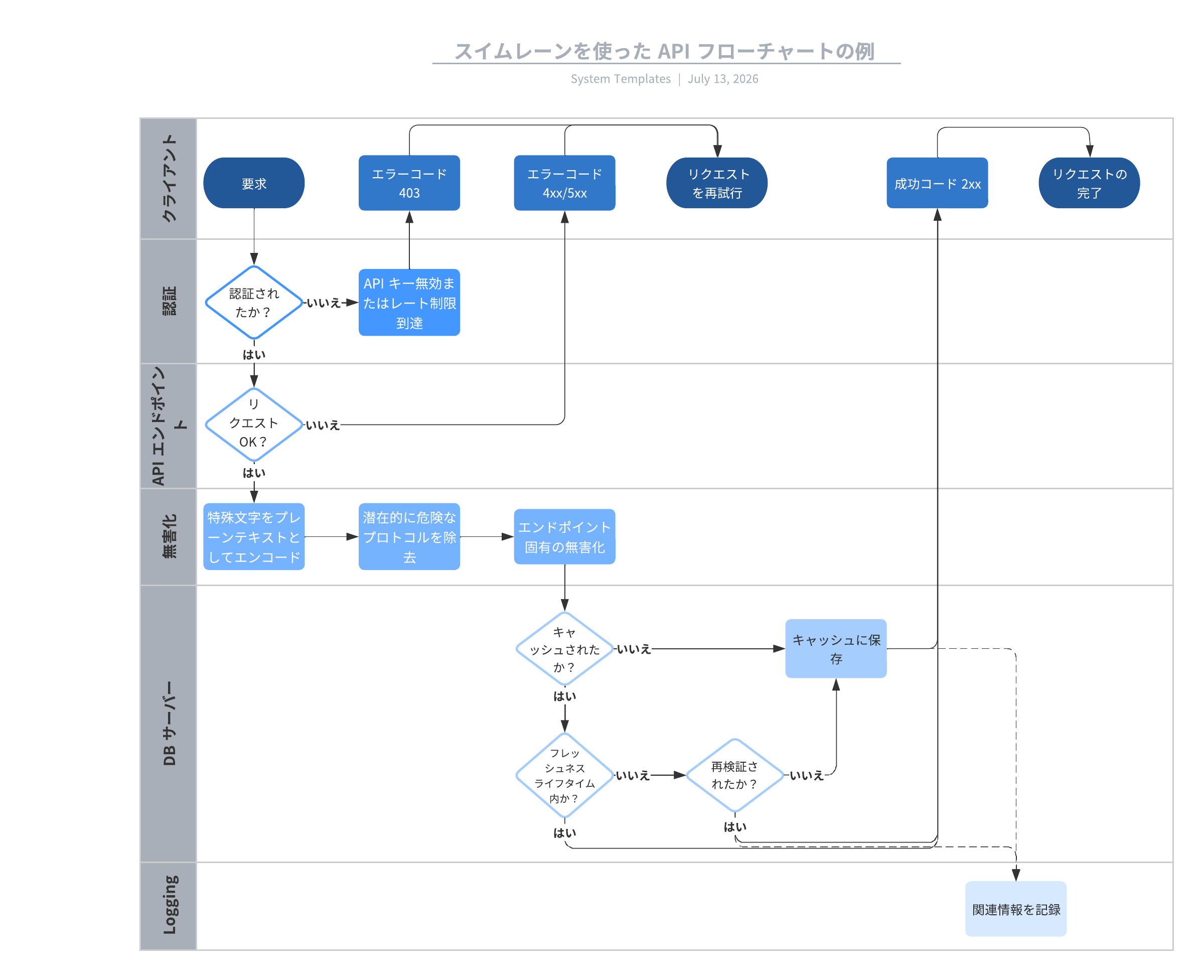

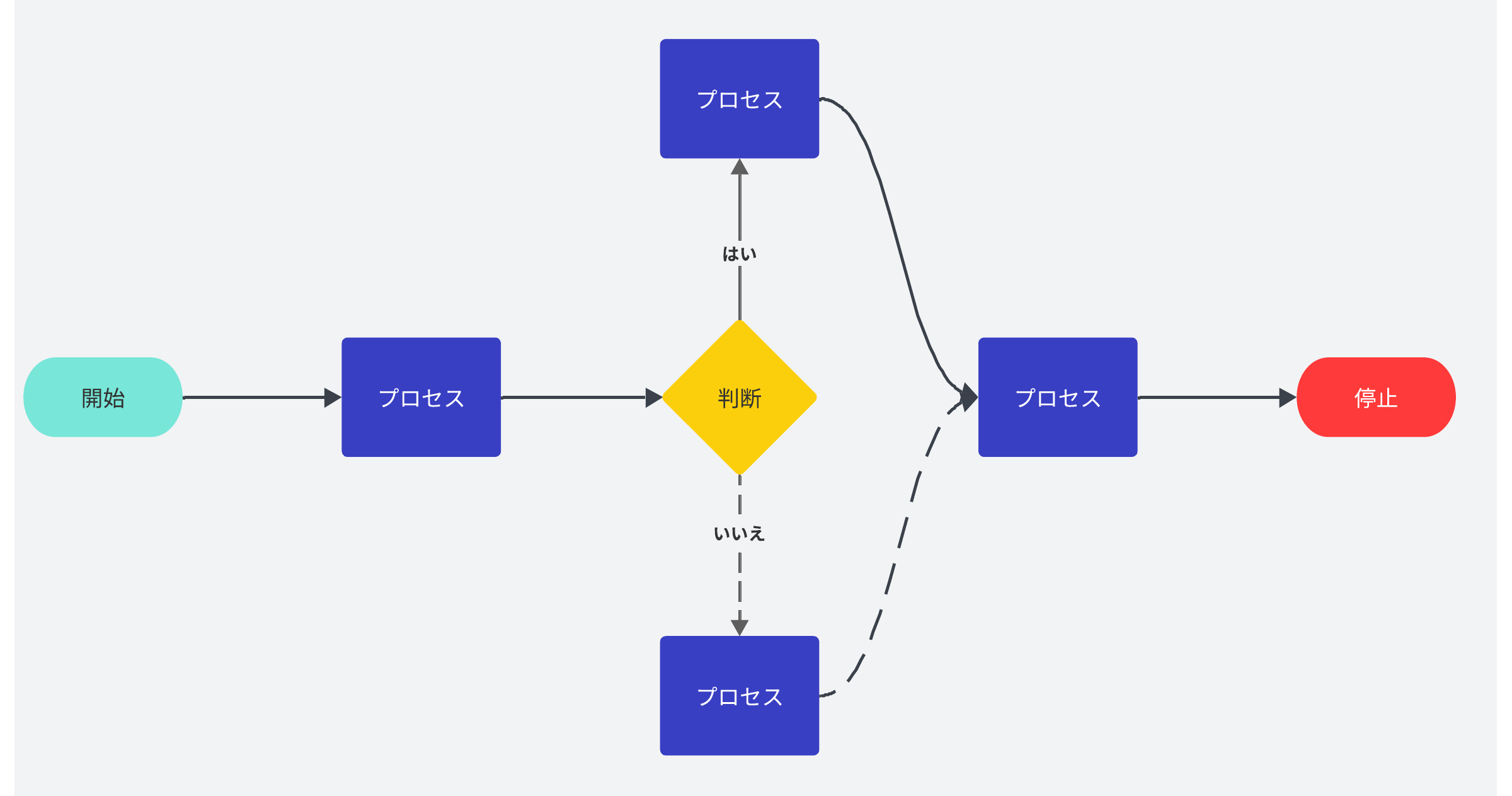

基本のフローチャート記号一覧

フローチャート記号	名前	説明
	処理記号	「行動記号」とも呼ばれ、処理、行動、機能を示す図形です。フローチャート作成で最もよく使われる記号です。
	開始/終了記号	「「終端記号」とも呼ばれ、プロセスの開始点や終了点、結果を示す記号です。一般に図形内に「開始」または「終了」と記載します。
	書類記号	書類の入出力を表します。入力の例としてはレポートや発注書の受領、出力の例としては資料やメモの作成などが挙げられます。
	判断記号	回答を要する質問を示します。回答（「はい/いいえ」や「真/偽」など）に応じて、フローチャートのパスを分岐させます。
	結合子記号	主に複雑なフローチャートで用いられ、同一ページ内の離れた要素どうしを接続する記号です。
	ページ外結合子記号	異なるページ間（ページをまたぐ処理）で要素を接続する記号です。参照しやすいよう、通常は記号内にページ番号などを記載します。
	入出力記号	「データ記号」とも呼ばれ、利用または生成されるデータやリソースの入出力を表します。
	コメント/メモ記号	補足説明や注記を追加する際に使用する記号です。フローチャートの関連するステップへ破線で接続して配置します。

その他の便利なフローチャート記号

ここで紹介する記号は、アプリ構築やユーザーフロー、データ処理といったシステム関連のフローチャート作成に役立ちます。

フローチャート記号	名前	説明
	データベース記号	ストレージ（データベース）に保存されているデータを表します。ユーザーによる検索やフィルタリングが可能なデータを指す際に使用します。
	紙テープ記号	現代のフローチャートではほとんど使われないレガシーな記号ですが、旧式のコンピューターやCNCマシンのデータ入力プロセスを表す際に用いられます。
	和接合記号	複数の分岐したパス（処理）が合流し、出力をまとめるポイントを示します。
	定義済み処理記号	別の場所ですでに詳細が定義されている、既存のプロセスやサブルーチンを示します。
	内部記憶記号	ソフトウェア設計などで用いられ、システムの内部メモリ（RAMなど）に一時保存されているデータを表します。
	手動入力記号	キーボード入力など、ユーザーによる手動のデータ入力を表します（例：ログイン画面でのパスワード入力ステップなど）。
	手動操作記号	システムによる自動処理ではなく、担当者が手作業で行うステップを表します。
	結合記号	複数の処理パスを1つに統合するポイントを示します。
	複数文書記号	プロセス内で作成・使用される複数のドキュメントやレポートを表します。
	準備記号	メインの処理を実行する前段階として必要なセットアップや準備手順を表します。
	記憶データ記号	「データストレージ」記号とも呼ばれ、プロセス内でデータが永続的・一時的に保存される場所を表します。
	遅延記号	プロセス内の待ち時間や処理の停滞が発生するステップを表します。記号内に具体的な待ち時間を記載することもあります。
	論理和記号	複数のパス（条件分岐）へプロセスが展開するポイントを表す記号です。
	表示記号	ユーザーに対して画面やモニター上に情報が表示されるステップを表します。
	ハードディスク記号	ハードドライブ（直接アクセスストレージ）内にデータが格納されている状態を表します。

フローチャート記号の標準ルールと柔軟な使い方

フローチャートの作成や記号の使用についてはさまざまな標準が確立されていますが、必ずしもそうしたルールに従う必要はありません。作成する図の受け手にとって最もわかりやすいよう、記号を使いましょう。ただし、標準的でない方法で記号を使用する場合には、図を見る人にあなたの意図が毎回確実に伝わるよう、必ず一貫性をもたせることが重要です。初めて作図をされるユーザーは、このガイドに記載されている Lucidchart でのフローチャートの作成方法をご覧ください。このガイドを参考に、すばらしい図を作成することができます。

探している図形が見つからない場合には、豊富な図形ライブラリの他にも、使いたいあらゆる図形を Lucidchart へアップロードすることが可能です。Lucidchart で今すぐフローチャートを作成してみましょう。
